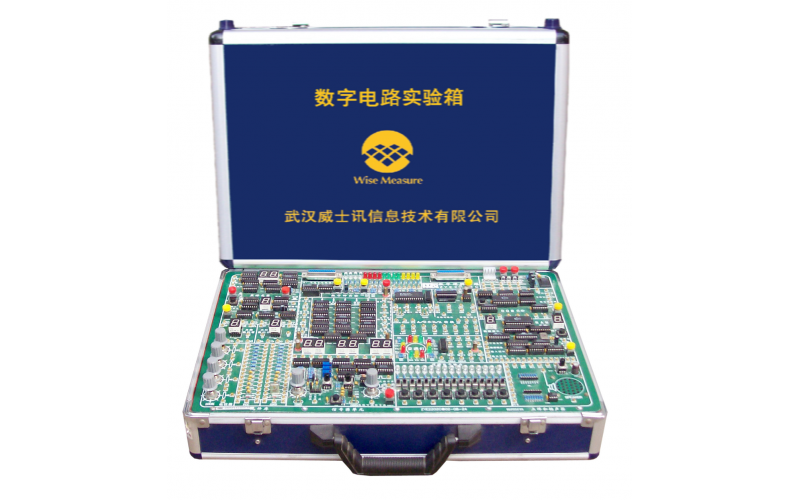

1.產品特點

l  實驗箱采用主板加擴展板模式，支持產品升級和二次開發。

l  實驗箱提供豐富的信號源，以及靈活多變的硬件資源，便于學生進行更為復雜的實驗和系統設計。

l  采用總線擴展方式，使實驗更加方便。

l  提供CPLD的二次開發功能，讓學生了解數字電路設計的新技術。

l  新增了邏輯筆工具模塊，增加了實驗的便利性。

2、技術參數

電源：  輸入：AC  220V±10%；     輸出：DC  5V±5%；＋12V、－12V；

信號源：固定頻率方波：4MHz，2MHz，1MHz，500kHz，200kHz、100kHz，10kHz，1kHz，500Hz，100Hz，10Hz，1Hz；

連續可調信號源：三角波、方波、正弦波；

單次脈沖源、正負脈沖源；

16個撥位開關，8個輕觸按鍵，16個指示燈，8個數碼管，8×8點陣；

電位器2個：10K、100K；

豐富的元件庫：可置換分立元件。

3、實驗內容

l  邏輯門電路

?  晶體管開關特性及其應用實驗。

?  TTL門電路參數測試實驗。

?  TTL門電路的邏輯功能測試實驗。

?  TTL集電極開路門和三態輸出門測試實驗。

?  CMOS門電路參數測試實驗。

?  CMOS門電路的邏輯功能測試實驗。

?  集成邏輯電路的連接和驅動實驗。

l  組合邏輯電路

?  編碼器及其應用實驗。

?  譯碼器及其應用實驗。

?  數碼管顯示實驗。

?  數據選擇器及其應用實驗。

?  加法器和數字比較器實驗。

?  組合邏輯電路的設計與測試實驗。

l  集成觸發器

?  觸發器及其應用實驗。

l  時序邏輯電路

?  移位寄存器及其應用實驗。

?  計數器及其應用實驗。

?  脈沖分配器及其應用實驗。

l  脈沖信號的產生與整形

?  單穩態觸發器和施密特觸發器。

?  多諧振蕩器實驗。

?  555定時器實驗。

l  大規模集成電路

?  EEPROM只讀存儲器的應用實驗。

?  隨機存儲器（RAM）及其應用實驗。

l  A/D與D/A轉換

?  D/A轉換實驗。

?  A/D轉換實驗。

l  綜合實驗

?  多功能數字鐘實驗。

?  多路智力競賽搶答器實驗。

?  可控定時器實驗。

l  可編程邏輯器件單元實現

?  基本門電路及軟件使用實驗。

?  組合邏輯電路實驗。

?  觸發器功能實驗。

?  計數器實驗。

?  交通燈實驗。

4、產品配置
