1、產品特點

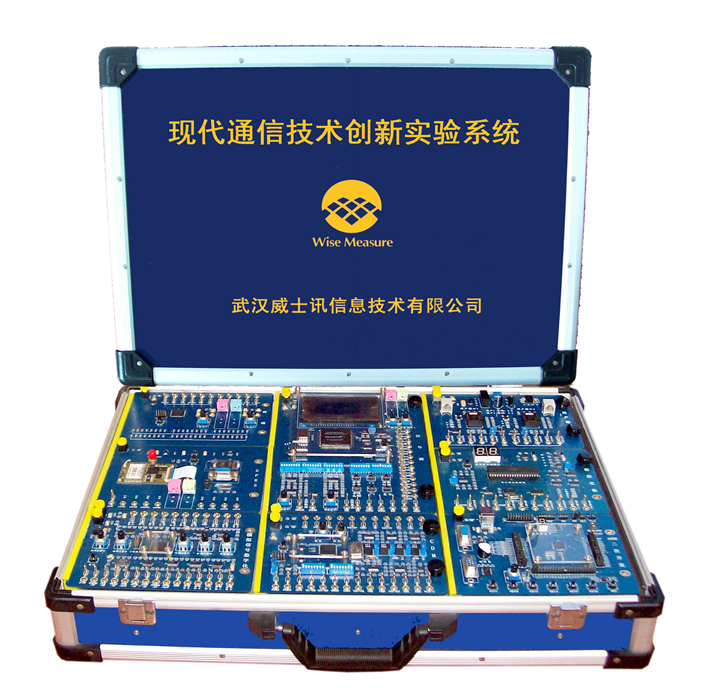

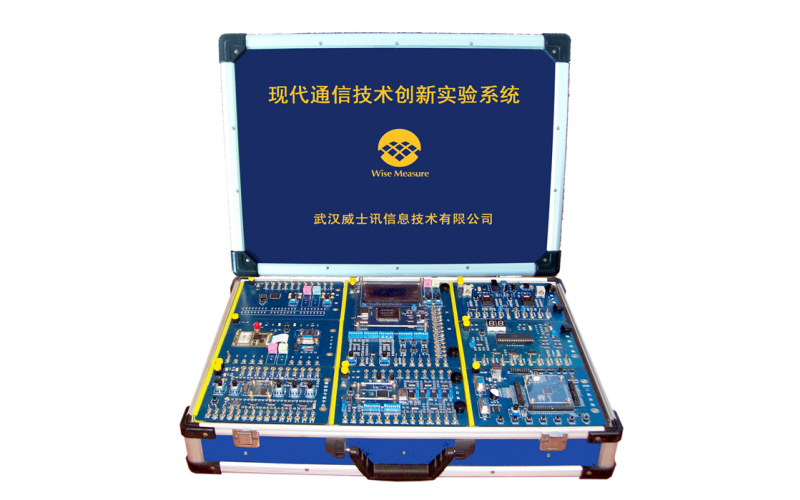

現代通信技術創新實驗系統緊扣高等院?！锻ㄐ旁怼返日n程的教學大綱，實驗內容全面，可充分滿足各高等院校、職業院校通信類專業通信原理課程的實驗教學需要。

（1）技術領先：現代通信技術創新實驗系統采用“DSP＋FPGA”開發平臺，在此平臺上實現了數字基帶傳輸系統、數字頻帶傳輸系統、數字程控交換系統、CDMA移動通信系統及模擬調制系統等多個通信系統。

（2）功能強大：用通信系統串接通信原理的語音編碼技術、基帶傳輸技術、復接技術、模擬調制與解調技術、數字調制與解調技術、同步技術、糾錯碼技術、接口技術、擴頻技術、雙工技術和交換技術等11種技術。

（3）結構設計先進：采用嵌入式模塊化設計，各個模塊大小統一，結構靈活，升級方便，用戶可根據自己需求，積木式選配需要的模塊。

（4）二次開發實驗豐富：不僅可以完成大量單元性和系統性實驗，還可以完成二次開發實驗和課程設計實驗，可以作為課程設計、畢業設計、電子設計大賽的平臺。該實驗系統共有四個專門的二次開發模塊：單片機二次開發模塊（C8051F系列單片機）、CPLD二次開發模塊（MAX3000A系列CPLD）、DSP二次開發模塊（TMS54XX系列DSP）、ARM二次開發模塊（LPC2000系列ARM7），可以開設一共四十一個二次開發實驗。

（5）軟硬件結合，體現實驗教學發展趨勢：學生通過QuartusII、Keil、CCS、ADS1.2等軟件仿真計算出數據或波形，再物理驗證，最后自己動手開發，體現了實驗教學的發展趨勢。

（6）單獨的創新型實驗模塊：GPRS模塊（自配GSM網絡SIM卡）和無線收發模塊，可開設設計性、應用性和研究性的實驗內容，既可以啟發學生創新思維，又有利于開闊學生視野，提高綜合設計能力。

（7）采用有機玻璃擋板保護。

2、性能參數

（1）交直流電源

輸入：AC  220V±10%

輸出：DC  ＋5V/3A，＋12V/1A，－12V/0.5A

（2）DDS模擬信號源

DDS模擬信號源輸出波形種類、頻率、幅度及方波占空比均可調節

正弦波輸出頻率范圍為1Hz～200KHz，幅度范圍為200mV～4V

三角波輸出頻率范圍為1Hz～20KHz，幅度范圍為200mV～4V

鋸齒波輸出頻率范圍為1Hz～20KHz，幅度范圍為200mV～4V

方波A輸出頻率范圍為1Hz～50KHz，幅度范圍為200mV～4V，占空比50％不變

方波B輸出頻率范圍為1Hz～20KHz，幅度范圍為200mV～4V，占空比以5％步進可調

頻率輸出準確度：≤±5%

（3）模擬信號源

模擬語音信源：語音輸入、語音輸出，配合帶話筒耳機使用

點頻正弦輸出：

1KHz正弦基波：  峰峰值為1V±0.3V

2KHz正弦基波：  幅度范圍為200mV～5V可調

192KHz正弦載波：峰峰值為3.6V±0.3V

384KHz正弦載波：幅度范圍為250mV～5V可調

（4）數字信號源

方波占空比為：50%

24.576M：24.576MHz時鐘信號

2048K：2048KHz方波輸出

64K：  64KHz方波輸出

32K：  32KHz方波輸出

8K：   8KHz方波輸出

NRZ：  24位NRZ碼輸出，碼速率由“碼速率選擇”撥碼開關確定，碼型通過“NRZ碼型選擇”撥碼開關設置

BS：   位同步信號輸出，方波頻率可通過“碼速率選擇”撥碼開關改變

2BS：  2倍位同步信號頻率的方波輸出，頻率可通過“碼速率選擇”撥碼開關改變

FS：   幀同步信號輸出，窄脈沖，24位碼為一幀，占空比1/48

PN15：N＝15的m序列輸出，碼速率由“碼速率選擇”撥碼開關確定

PN31：N＝31的m序列輸出，碼速率由“碼速率選擇”撥碼開關確定

PN511：N＝511的m序列輸出，碼速率由“碼速率選擇”撥碼開關確定

3、實驗內容

第一本 實驗指導書（共58個實驗）

第一部分 單元實驗（共35個實驗）

第一章 工具模塊

(1)  信號源模塊

1)   DDS模擬信源：

正弦波、三角波、鋸齒波、方波

2)   數字信源：

數字時鐘信號、偽隨機序列、碼速率可調的24位NRZ碼信源

3)   正弦點頻信源

4)   模擬語音信源

(2)   信道與眼圖模塊

1)   高斯白噪聲信道

2)   同軸電纜有線信道

3)   數字基帶傳輸信道眼圖觀測

(3)  終端實驗（終端模塊）

1)   數字終端

2)   模擬終端

第二章 模擬調制與頻分復用

(4)  常規雙邊帶調制與解調實驗（AM）（模擬調制模塊、模擬解調模塊）

1)   常規雙邊帶調幅（AM）

2)   采用二極管包絡檢波法解調AM信號

3)   模擬語音信號AM調幅與解調

(5)  雙邊帶抑制載波調幅與解調實驗（DSB AM）（模擬調制模塊、模擬解調模塊）

1)   乘法器實現DSB調幅

2)   相干解調法解調DSB調幅信號

3)   模擬語音信號DSB調幅與解調

(6)  單邊帶調幅與解調實驗（SSB AM）（模擬調制模塊、模擬解調模塊）

1)   相移法SSB調幅

2)   相干解調法解調SSB調幅信號

(7)   頻分復用實驗（FDM）（模擬調制模塊、模擬解調模塊、復用模塊）

1)   頻分復用

2)   頻分解復用

3)   模擬語音信號頻分復用

第三章 模擬信號數字化與時分復用

(8)   抽樣定理實驗（PAM）（模擬信號數字化模塊）

1)   不同頻率方波抽樣

2)   同頻率但不同占空比方波抽樣

3)   模擬語音信號抽樣與還原

(9)  脈沖編碼調制與解調實驗（PCM）（模擬信號數字化模塊）

1)   PCM編碼

2)   PCM譯碼

3)   模擬語音信號PCM編譯碼

(10)      連續可變斜率增量調制與解調實驗（CVSD）（模擬信號數字化模塊）

1)   CVSD編碼

2)   CVSD解碼

(11)      時分復用實驗（TDM）（模擬信號數字化模塊、復用模塊）

1)   雙路模擬信號分別PCM編碼、再時分復用

2)   對時分復用信號進行時分解復用，再分別PCM譯碼還原

3)   雙路模擬語音信號的時分復用

第四章 基帶傳輸的常用碼型

(12)      碼型變換實驗（碼型變換模塊）

1)   BPH碼變換與反變換

2)   CMI碼變換與反變換

3)   AMI碼變換與反變換

4)   HDB3碼變換與反變換

第五章 二進制數字調制

(13)      2ASK調制與解調實驗（數字調制模塊、數字解調模塊）

1)   2ASK調制（數字鍵控法）

2)   2ASK解調（包絡檢波法）

(14)      2FSK調制與解調實驗（數字調制模塊、數字解調模塊）

1)   2FSK調制（數字鍵控法）

2)   2FSK解調（過零檢測法）

(15)      2PSK調制與解調實驗（數字調制模塊、數字解調模塊）

1)   2PSK調制（數字鍵控法）

2)   2PSK解調（相干解調法）

3)   2PSK調制（模擬相乘法）

4)   2PSK解調（相干解調法）

(16)      DPSK調制與解調實驗（數字調制模塊、數字解調模塊）

1)   DPSK調制（數字鍵控法）

2)   DPSK解調（相干解調法）

3)   DPSK調制（模擬相乘法）

4)   DPSK解調（相干解調法）

第六章 多進制數字調制

(17)      QPSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   A方式QPSK調制

2)   A方式QPSK解調

3)   B方式QPSK調制

4)   B方式QPSK解調

(18)      OQPSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   A方式OQPSK調制

2)   A方式OQPSK解調

3)   B方式OQPSK調制

4)   B方式OQPSK解調

(19)      DQPSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   A方式DQPSK調制

2)   A方式DQPSK解調

3)   B方式DQPSK調制

4)   B方式DQPSK解調

(20)      π/4DQPSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   π/4－DQPSK調制

2)   π/4－DQPSK解調

第七章 現代數字調制

(21)      16QAM調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   16QAM調制

2)   16QAM解調

(22)      MSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   MSK調制

2)   MSK解調

(23)      GMSK調制與解調實驗（現代數字調制模塊、現代數字解調模塊）

1)   BbTs=0.3的GMSK調制

2)   BbTs=0.3的GMSK解調

3)   BbTs=0.5的GMSK調制

4)   BbTs=0.5的GMSK解調

第八章 同步

(24)      同步載波提取實驗（頻帶同步提取模塊）

1)   提取2PSK調制信號的同步載波

(25)      位同步信號提取實驗（基帶同步提取模塊/頻帶同步提取模塊）

1)   數字鎖相環提取64K NRZ碼位同步信號

2)   數字鎖相環提取256K NRZ碼位同步信號

3)   數字鎖相環提取96K NRZ碼位同步信號

4)   數字鎖相環提取4K NRZ碼位同步信號

(26)      幀同步信號提取實驗（基帶同步提取模塊/頻帶同步提取模塊）

1)   時分復用數據幀同步提取

2)   NRZ碼幀同步提取

第九章 信道編碼

(27)      漢明碼編譯碼實驗（信道編碼模塊）

1)   不組幀漢明編碼

2)   不組幀漢明譯碼

3)   組幀漢明編碼

4)   組幀漢明譯碼

(28)      Turbo編譯碼實驗（信道編碼模塊）

1)   Turbo編碼演算程序

2)   24位NRZ碼進行Turbo編碼

3)   Turbo碼譯碼還原

第十章 網格編碼調制

(29)      VB編譯碼實驗（VB編譯碼模塊）

1)   24位NRZ碼卷積編碼

2)   維特比譯碼還原卷積碼

(30)      8PSK調制與解調實驗（8PSK調制模塊、8PSK解調模塊）

1)   8PSK調制

2)   8PSK解調

(31)      網格編碼調制實驗（TCM）（VB編譯碼模塊、8PSK調制模塊、8PSK解調模塊）

1)   數字信號卷積、編碼、組幀、8PSK調制

2)   8PSK信號解調還原、拆幀、維特比譯碼

第十一章 偽隨機序列與擴頻通信

(32)      GOLD序列特性實驗（CDMA模塊）

1)   觀測偽隨機序列的頻譜特性

2)   觀測Gold序列的頻譜特性

3)   觀測Gold序列的自相關特性

(33)      GOLD序列的捕獲與跟蹤實驗（CDMA模塊）

1)   觀測延遲滯后鎖相環（DLL）的鑒相特性曲線

2)   擴頻碼的捕獲與跟蹤（無固有頻差）

3)   擴頻碼的捕獲與跟蹤（有固有頻差）

(34)      擴頻與解擴實驗（CDMA模塊）

1)   單路數字基帶信號直接序列擴頻，對比擴頻前后信號頻譜的變化

2)   擴頻信號2PSK調制，對比擴頻前后2PSK調制信號的頻譜

3)   擴頻調制信號先解擴，再解調，還原數字基帶信號

第十二章 用戶接口

(35)      用戶接口及DTMF檢測實驗（用戶接口模塊、程控交換模塊）

1)   撥號音信號測試

2)   振鈴信號測試

3)   回鈴信號測試

4)   忙音信號測試

5)   DTMF信號測試

第二部分 系統實驗（共9個實驗）

(36)      模擬調制系統實驗（信號源、模擬調制、復用、信道、模擬解調、 終                                                                                                                         端模塊）

1)   兩路模擬信號先分別模擬調制，再頻分復用后送入信道傳輸

2)   接收到的信號先頻分解復用再分別模擬解調還原

3)   分析線性模擬調制系統的抗噪聲性能

(37)      數字基帶傳輸系統實驗一（信號源模塊、模擬信號數字化模塊、復用模塊、信道模塊、基帶同步提取模塊、終端模塊）

1)   雙路模擬信號分別PCM編碼、再時分復用送入信道傳輸

2)   從接收到的復用信號中提取同步信號并時分解復用、再分別PCM譯碼還原

(38)      數字基帶傳輸系統實驗二（信號源模塊、模擬信號數字化模塊、復用模塊、碼型變換模塊、信道模塊、基帶同步提取模塊、終端模塊）

1)   雙路模擬信號分別PCM編碼、時分復用、再基帶碼型變換后送入信道傳輸

2)   從接收到的復用信號中提取同步信號并碼型反變換，再提取同步信號并時分解復用，然后分別PCM譯碼還原

(39)      數字頻帶傳輸系統實驗一（信號源模塊、數字調制模塊、信道模塊、數字解調模塊、頻帶同步提取模塊、終端模塊）

1)   數字信息調制后送入信道傳輸

2)   從接收到的調制信號中提取同步信號并解調

3)   分析二進制數字調制系統的抗噪聲性能

(40)      數字頻帶傳輸系統實驗二（信號源模塊、信道編碼模塊、數字調制模塊、信道模塊、數字解調模塊、頻帶同步提取模塊、終端模塊）

1)   數字信息先進行漢明編碼、組幀，再數字調制

2)   接收已調信號先數字解調，再拆幀、漢明譯碼，并終端顯示數字信息

(41)      數字頻帶傳輸系統實驗三（信號源模塊、模擬信號數字化模塊、信道編碼模塊、數字調制模塊、信道模塊、數字解調模塊、頻帶同步提取模塊、終端模塊）

1)   模擬信息先進行PCM編碼、漢明編碼、組幀，再數字調制

2)   接收已調信號先數字解調、拆幀、漢明譯碼，再PCM譯碼還原

(42)      CDMA移動通信系統實驗一（信號源模塊、CDMA模塊、數字調制模塊、信道模塊、數字解調模塊、頻帶同步提取模塊、終端模塊）

1)   雙路數字信息擴頻并調制相加，產生CDMA信號送入信道傳輸

2)   從接收到的CDMA信號中解擴并解調出任一路數字信息

(43)      CDMA移動通信系統實驗二（信號源模塊、信道編碼模塊、CDMA模塊、數字調制模塊、信道模塊、數字解調模塊、頻帶同步提取模塊、終端模塊）

1)   雙路數字信息先分別進行漢明編碼、組幀，再碼分多址

2)   接收CDMA信號中任一路信息解擴、解調，再拆幀、漢明譯碼，并終端顯示數字信息

(44)      數字程控交換系統實驗（用戶接口模塊、程控交換模塊）

1)   經數字程控交換系統，雙方通話

2)   模擬其他可能的情況，如被叫方占線、主叫方撥錯號、被叫方無人應答等

第三部分 創新型實驗（共14個實驗）

第十三章 GPRS應用實驗（共8個實驗）

(45)      上位機控制GPRS基本實驗（GPRS模塊、PC機）

1)   通過PC機串口控制GPRS模塊

2)   驗證AT指令集

(46)      上位機控制GPRS通話實驗（GPRS模塊、PC機）

1)   PC機控制GPRS模塊撥打電話

2)   PC機控制GPRS模塊接聽電話

(47)      上位機控制GPRS短信收發實驗（GPRS模塊、PC機）

1)   PC機控制GPRS模塊發送短信

2)   PC機控制GPRS模塊接收短信

(48)      單片機控制GPRS基本實驗（GPRS模塊、單片機二次開發模塊、PC機）

1)   通過單片機模擬串口控制GPRS模塊

2)   驗證AT指令集

(49)      單片機控制GPRS通話實驗（GPRS模塊、單片機二次開發模塊、PC機）

1)   單片機控制GPRS模塊撥打電話

2)   單片機控制GPRS模塊接聽電話

(50)      單片機控制GPRS短信收發實驗（GPRS模塊、單片機二次開發模塊、PC機）

l  單片機控制GPRS模塊發送短信

l  單片機控制GPRS模塊接收短信

(51)      ARM控制GPRS通話實驗（GPRS模塊、ARM二次開發模塊、PC機）

1)   驗證AT指令集

2)   ARM控制GPRS模塊撥打電話

3)   ARM控制GPRS模塊接聽電話

(52)      ARM控制GPRS短信收發實驗（GPRS模塊、ARM二次開發模塊、PC機）

1)   ARM控制GPRS模塊發送短信

2)   ARM控制GPRS模塊接收短信

第十四章 無線收發應用實驗（共6個實驗）

(53)      單片機控制無線多信道傳輸實驗（無線收發模塊、單片機二次開發模塊、PC機）

1)   單片機控制無線收發模塊多信道發送

2)   單片機控制無線收發模塊多信道接收

(54)      單片機控制無線跳頻傳輸實驗（無線收發模塊、單片機二次開發模塊、PC機）

1)   單片機控制無線收發模塊跳頻發送

2)   單片機控制無線收發模塊跳頻接收

(55)      單片機控制模擬信號無線傳輸實驗（無線收發模塊、單片機二次開發模塊、PC機）

1)   單片機控制無線收發模塊模擬信號發送

2)   單片機控制無線收發模塊模擬信號接收

(56)      單片機控制數據無線傳輸實驗（無線收發模塊、單片機二次開發模塊、PC機）

1)   單片機控制無線收發模塊數據無線發送

2)   單片機控制無線收發模塊數據無線接收

(57)      ARM控制無線多信道傳輸實驗（無線收發模塊、ARM二次開發模塊、PC機）

1)   ARM控制無線收發模塊多信道發送

2)   ARM控制無線收發模塊多信道接收

(58)      ARM控制數據無線傳輸實驗（無線收發模塊、ARM二次開發模塊、PC機）

1)   ARM控制無線收發模塊數據無線發送。

2)   ARM控制無線收發模塊數據無線接收

第二本 課程設計及二次開發實驗指導書（共41個實驗）

第一部分 CPLD二次開發（CPLD二次開發模塊）（共11個實驗）

(59)      可變分頻器實驗

(60)      m序列產生實驗

(61)      PPM脈位調制實驗

(62)      密勒碼編解碼實驗

(63)      卷積碼編譯碼實驗

(64)      擾碼和解擾碼實驗

(65)      數字鎖相環實驗

(66)      位同步提取實驗

(67)      幀同步提取實驗

(68)      狀態機實驗

(69)      直接數字頻率合成實驗一

第二部分 DSP二次開發（DSP二次開發模塊、CPLD二次開發模塊）（共11個實驗）

(70)      定時器實驗

(71)      串口通信實驗

(72)      BPH碼編解碼實驗

(73)      CMI碼編解碼實驗

(74)      擴展漢明碼編解碼實驗

(75)      2ASK調制與解調實驗

(76)      2FSK調制與解調實驗

(77)      2PSK調制與解調實驗

(78)      DPSK調制與解調實驗

(79)      直接數字頻率合成實驗二

(80)      直接數字頻率合成實驗三

第三部分 單片機二次開發（單片機二次開發模塊）（共10個實驗）

(81)      正弦波發生器實驗

(82)      PWM脈寬調制實驗

(83)      方波頻率計實驗

(84)      A/D轉換實驗

(85)      CMI編解碼實驗

(86)      （7，4）漢明碼編解碼實驗

(87)      （7，3）循環碼編解碼實驗

(88)      單片機串口通信實驗

(89)      單片機SPI口通信實驗

(90)      單片機I2C口通信實驗

第四部分 ARM二次開發（ARM二次開發模塊）（共9個實驗）

(91)      LPC2132基本功能實驗

(92)      GPIO輸出實驗

(93)      SPI主機實驗

(94)      定時器輸入捕獲實驗

(95)      PWM音樂輸出實驗

(96)      A/D轉換實驗

(97)      實時時鐘實驗

(98)      看門狗溢出復位實驗

(99)  μC/OS-II操作系統移植實驗

4、產品配置
