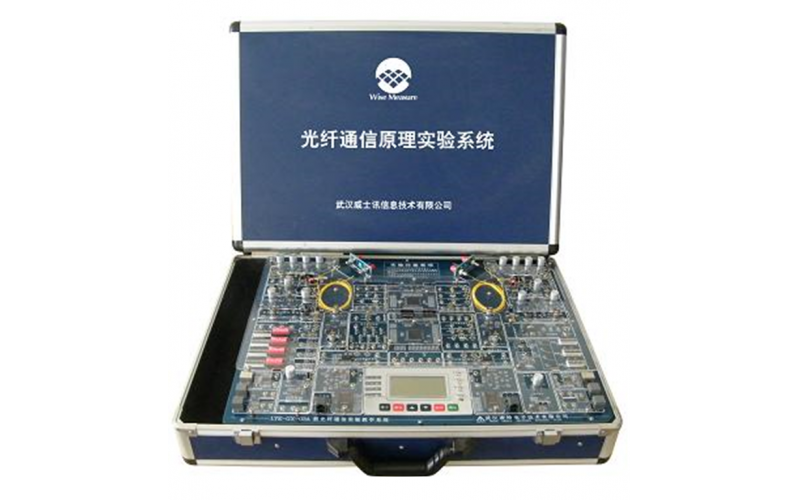

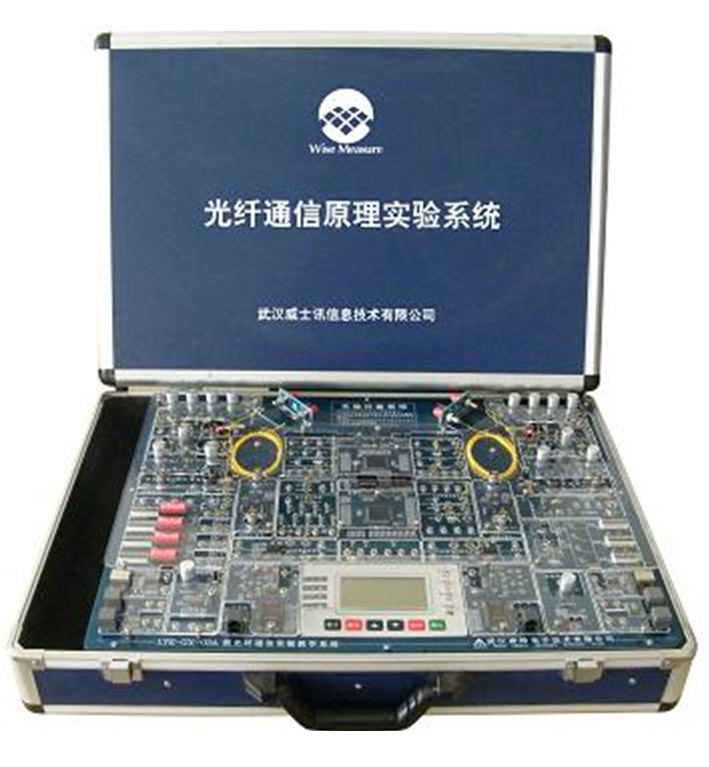

1、產品特點

l  整機采用有機玻璃罩保護，回流貼片焊工藝，采取光電對稱結構，將電傳輸設備與光傳輸設備分離，再現傳輸網發展過程。

l  具備1310nm、1550nm2個獨立的光發、光收單元，能夠在1臺實驗箱里完成WDM實驗。

l  自帶標準光功率計與誤碼測試模塊，既方便完成各實驗內容又大大節約實驗經費。

l  具有CMI、HDB3編譯碼模塊和擾碼/解擾碼模塊。

l  采用大規模FPGA平臺，可進行無限制二次開發，并提供多媒體教學課件。

l  包含模擬、數字、計算機數據、圖像、語音等信號光纖傳輸通道。能實現聲音圖象同步傳輸，以模擬及數字兩種方式完成。

l  兩臺實驗箱可模擬局間數字電話光纖傳輸實驗，且局間號可在本地進行參數設置。

l  新添加了光、電兩個全局開關，可隨意選擇內部自動連線模式和手動連線模式，簡化了綜合實驗的連線過程。

l  可實現6路計算機數據＋2路圖像＋2路語音以異步復接及WDM的方式進行全雙工光纖混合傳輸。充分體現光纖傳輸系統的寬帶及多媒體傳輸?shù)奶匦浴?/span>

l  良好的電磁兼容性可讓實驗箱在做高速數字信號和模擬視頻信號混合傳輸時，不產生任何干擾。

l  采用標準E1接口，既可與程控交換實驗箱級聯，模擬PSTN網絡模型，又可與實際局用交換機的2M中繼接口互聯，可直接引入電信2M信號，融入國家光纖傳輸主干網。

l  豐富了光無源器件認知，并配備多種光纜及剝纜工具，使學生充分了解其內部構造。利用繞模器以達到穩態模分布，可完成在傳統實驗箱中難以完成的多模光纖衰減測試實驗。

l  實驗箱自身可以實現程控交換電話系統架構。加入了電話撥號功能，可完成呼叫接續全過程的狀態顯示，更可實時對多種信令信號波形進行觀測。

2、系統構成

交直流電源：輸入：AC：220V±10% 50±5Hz；

輸出：DC：＋5V/1A，＋12V/0.5A，－12V/0.5A，－5V/0.5A。

模擬信號源：基波：產生正弦波，方波，三角波，三種波形輸出信號頻率為1KHz、2KHz，幅度0~5V連續可調。

數字信號源：四路NRZ碼輸出和PN序列：速率為32Kbps，64Kbps，128Kbps，256Kbps。PN序列一為15位，速率為256Kbps，PN序列二為7位，速率為32Kbps，經CMI編碼后最高可達4096Kbps。NRZ碼和PN序列均可作為基帶信號使用，并為24位數字信號。NRZ碼和PN序列均作為基帶信號。

光功率計及誤碼測試儀模塊：

光功率計技術指標：

探測器類型：InGaAs；波長范圍：1000~1700nm。

測量波長：1310nm、1550nm；測量范圍：－70~＋10dBm。

測量精度：±5%；顯示單位：dBm/Watt。

光接口：FC型適配器；分辨率：0.01dB。

誤碼儀技術指標：

測試碼型：2⁴-1，2⁶-1，2⁸-1，2¹⁰-1。

測試速率：64K，128K，256K，2.048M。

輸出電平：TTL可擴展成HDB3。

誤碼率測試范圍：1~10^-9。

插入方式：單個插入。

顯示狀態：誤碼、失鎖、無數據。

光收發模塊：

（1）1310nm光發模塊：

技術參數：中心波長1310±20nm；光譜密度≤5nm；工作電流≤35mA；輸出功率0.2~0.6mW；光纖特性：單模FC型接口。

電路組成：包含模擬光調制和數字光調制兩部分。模擬光調制模塊包括光電流檢測電路；數字光調制模塊包括自動功率控制電路（APC）、無光檢測電路、光器件壽命檢測電路；可調節參數有光發射電流、激光器壽命檢測靈敏度、PD增益調節、APC人工偏流調節和輸入模擬信號衰減。

（2）1550nm光發模塊：

技術參數：中心波長1550±20nm；光譜密度≤5nm；工作電流≤35mA；輸出功率0.2~0.6mW；光纖特性：單模FC型接口。

電路組成：包含模擬光調制和數字光調制兩部分。模擬光調制模塊包括光電流檢測電路；數字光調制模塊包括自動功率控制電路（APC）、無光檢測電路、光器件壽命檢測電路；可調節參數有光發射電流、激光器壽命檢測靈敏度、PD增益調節、APC人工偏流調節和輸入模擬信號衰減。

（3）1310nm、1550nm光收模塊

完成光電轉換、信號的放大以及將模擬信號轉化為數字信號等功能。

包含如下模塊：光檢測電路、二級放大電路、門限判決電路。其中可調節的部分有，接收機的靈敏度和判決門限。光檢測器的工作波長是：1100nm~1650nm，光檢測器的響應時間可以到0.5ns。

固定速率時分復用/解復用模塊：

（1）數字信號源模塊：

此模塊產生四路碼速率為128K的單極性不歸零碼（NRZ），其中一路作為幀同步碼，其他三路為數字信號，每路8位，可通過撥碼開關任意改變碼型。

（2）固定速率時分復用模塊：

此模塊將數字信號源模塊產生的四路NRZ碼復用成一路串行信號，該信號由32位信息碼組成，碼速率為128K，其中24為數字信息碼，另外8位作為幀同步碼。

（3）固定速率時分復用解復用模塊：

此模塊是將固定速率時分復用模塊產生的信號分接，還原成與數字信號源相一致的數據信息，并通過發光二極管顯示出來。

變速率時分復用/解復用模塊：

變速率時分復用模塊：將四路基群數字信號按位復接成一路高速串行信號。

解復用模塊：將一路高速串行信號還原成四路基群數字信號。

輸入信號速率：0~128Kbps。

復用后信號速率：2.048MHz。

接口碼型：NRZ，RS232等。

對輸入的數字信號（碼速率2048Kbps）進行HDB3編碼、譯碼。

l 2M接口模塊

2M接口模塊主要完成電平變換和電平反變換的功能。電平變換是將兩路NRZ碼變換成三階高密度雙極性碼（HDB3碼）。電平反變換是將三階高密度雙極性碼（HDB3碼）變換成兩路NRZ碼。

l 加擾、解擾模塊

加擾模塊：將輸入的數字信號加擾。

解擾模塊：將輸入的擾碼進行解擾。

l CMI編譯碼模塊

編碼模塊：將輸入的數字信號進行CMI編碼。

譯碼模塊：將CMI碼進行譯碼。

l PCM編譯碼模塊

此模塊采用專用芯片(TP3067)來實現PCM編譯碼工作。

l PCM時分復用及解復用模塊

復用模塊：將兩路PCM編碼后的信號復用成一路E1數據。

解復用模塊：將輸入的E1信號解復用為兩路PCM數據。

l 模擬信號源模塊

含有1K、2K的幅度可調的方波、正弦波、三角波。

l 眼圖模塊

用來觀測信號經的眼圖。

l 電話接口模塊

此模塊為獨立的電話輸入接口、輸出接口，通過AM79R70接口芯片實現語音的全雙工通信、自帶饋電電源。

l RS232接口模塊

計算機接口模塊一、二提供了4個計算機RS232接口。其中OUT表示計算機輸出的數據，IN表示輸入到計算機的數據。

l USB接口模塊

USB接口模塊一、二提供了兩個計算機USB接口。

l 視頻接口模塊

用來輸入模擬的圖象信號，然后通過光纖進行傳輸。

l 液晶顯示模塊

光功率計與誤碼儀數據顯示。

3、實驗內容

l  光器件認識實驗

?  光纖與光纜。

?  光纖損耗特性測量（選做）。

?  光纖活動連接器。

?  光耦合器。

?  光隔離器和光環行器。

?  光衰減器。

?  光開關。

?  激光器與光檢測器。

l  光發射機與光接收機實驗

?  光發射機的組成實驗。

?  自動溫度控制原理實驗。

?  自動光功率控制電路實驗。

?  無光告警和壽命告警電路實驗。

?  光源的P-I特性測試實驗。

?  光發射機消光比測試實驗。

?  光發射機平均光功率的測試實驗。

?  光接收機的組成實驗。

?  光接收機主要技術指標測量及眼圖觀測實驗。

?  光纖中繼距離估測實驗。

l  模擬信號光纖傳輸系統實驗

?  模擬信號光纖傳輸系統實驗。

?  電話語音光纖傳輸系統實驗。

?  圖像光纖傳輸系統實驗。

l  數字信號光纖傳輸系統實驗

?  PN序列光纖傳輸實驗。

?  CMI編譯碼原理及CMI碼光纖傳實驗。

?  加擾和解擾原理及擾碼光纖傳輸實驗。

?  PCM編譯碼及數字電話光纖傳輸實驗。

?  局內數字程控交換實驗。

?  呼叫處理與線路信號傳輸過程實驗。

l  光纖綜合傳輸系統實驗

?  波分復用光纖傳輸系統（WDM）實驗。

?  HDB3編譯碼原理及實現實驗。

?  數字鎖相環DPLL原理及實現實驗。

?  固定速率時分復用原理及實現實驗。

?  解固定速率時分復用原理及實現實驗。

?  變速率時分復用原理及實現實驗。

?  解變速率時分復用原理及實現實驗。

?  2臺實驗箱局間數字交換光纖傳輸實驗。

?  4路數據＋2路電話光纖傳輸系統實驗。

?  4路數據＋3臺計算機＋1路圖像/語音全雙工光纖綜合傳輸系統實驗。

?  2臺實驗箱6臺計算機＋2路圖像/語音全雙工光纖綜合傳輸系統實驗。

l  二次開發實驗

?  pn序列程序設計。

?  CMI編譯碼程序設計。

?  5B6B碼程序設計。

?  4B1P和4B1C程序設計 。

?  HDB3編譯碼程序設計。

?  擾碼、解擾碼程序設計。

?  數字鎖相環（DPLL）程序設計。

?  固定速率時分復用程序設計。

?  解變速率時分復用程序設計。

4、產品配置
