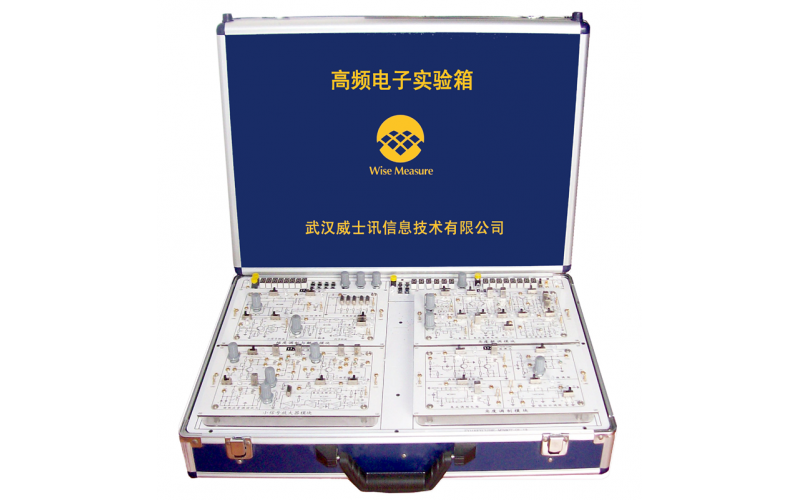

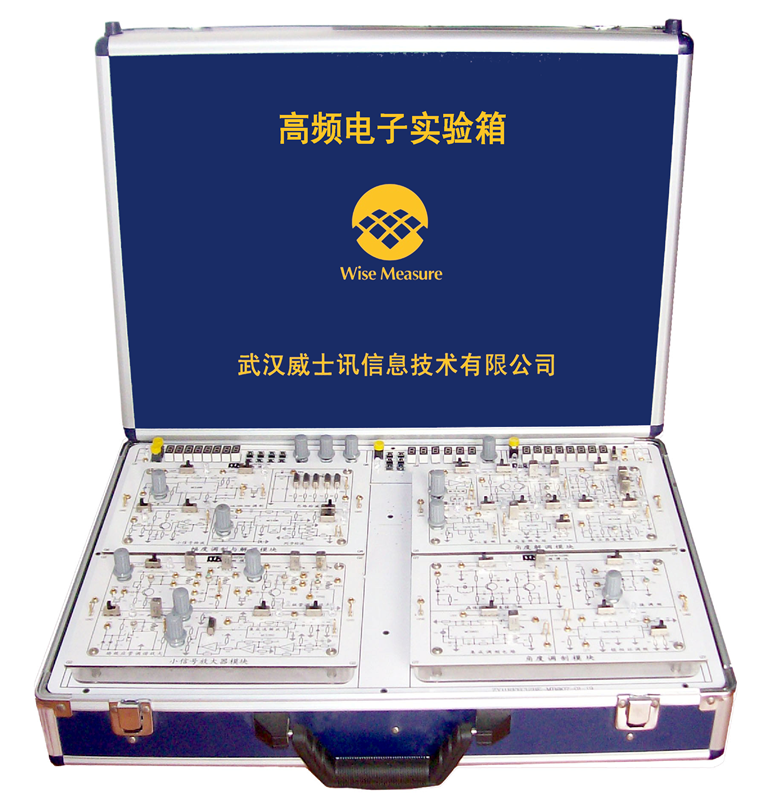

1、高頻電子線路實驗箱

1.1、產品特點

l  該實驗箱緊扣高等院校《高頻電子線路》課程的教學大綱，實驗內容全面，可充分滿足各高等院校、職業院校通信電子類專業高頻電路課程的實驗教學需要。

l  采用主板加模塊的設計方式，共有14個模塊可供選擇，覆蓋范圍更廣，實驗內容更多，可供選擇的余地更大，便于實驗室的配置和升級。

l  真正的模塊化設計，模塊正面印有實驗電絲印，非調節元器件全部放在模塊的反面，外面加以塑料透明盒保護，不僅美觀，而且也便于學生對實驗電路和元器件的觀察。

l  集成了直流電源、頻率計、低頻信號源（帶簡易掃頻源）和高頻信號源（帶簡易掃頻源），是一個功能強大的實驗平臺，完成全部實驗只需要示波器和數字萬用表即可。

l  高達百兆的高頻信號源，十兆的低頻信號源，百兆的頻率計，高指標便于學生進行各種二次開發實驗、創新性實驗、電子設計競賽訓練、課程設計、畢業設計等。

l  實驗內容非常豐富，共有六十個實驗，其中三十個基礎實驗，十五個系統實驗，十個二次開發實驗，五個軟件仿真實驗。

l  五個專門的二次開發模塊：綜合模塊、面包板模塊、選頻網絡模塊、數字調制解調模塊、視頻傳輸模塊，學生可以在這些模塊上進行各種二次開發實驗、創新性實驗，充分鍛煉學生的動手能力。

l  采用專業的射頻座與射頻連接線，實驗現象更加明顯，性能更加穩定。

2、性能參數

（1）直流電源

輸入： AC   220V±10%

輸出： DC   ＋5V/3A，＋12V/1A，－5V/1A，－12V/0.5A

（2）高頻信號源

輸出波形： 正弦波

頻率范圍： 10MHz～120MHz

輸出信號幅度：

10MHz～20MHz   200mVp-p～500mVp-p；

20MHz～70MHz   500mVp-p～2Vp-p；

70MHz～85MHz    200mVp-p～400mVp-p；

85MHz～100MHz   250mVp-p～400mVp-p；

100MHz～120MHz  200mVp-p～400mVp-p；

掃頻頻段：10MHz～120MHz （分六個頻段）

（3）低頻信號源

輸出波形：正弦波、方波、三角波

頻率范圍：正弦波：1Hz～10MHz；方波：1Hz～1MHz；三角波：1Hz～1MHz

信號幅度：最小為100mV，最大可達12V_P-P

掃頻頻段：10KHz～100KHz、100KHz～1MHz

（4）頻率計

測試信號頻率范圍：20Hz～100MHz

測試信號峰峰值范圍：Vp-p＝100mV～5V

測試精度:若信號頻率為10MHz以上，則測試精度為50ppm；若信號頻率為10MHz以下，則有個位誤差。

（5）實驗箱主機規格:51cm×34.5cm×12.5cm

3、實驗內容

l  小信號放大器模塊

?     高頻小信號調諧放大器實驗（單級單調諧、單級雙調諧、兩級單調諧、兩級雙調諧）

?     場效應管諧振放大器實驗

?     集成選頻放大器實驗

?     三極管倍頻器實驗

l  高頻功率放大器模塊

?     高頻諧振功率放大器實驗

?     集成高頻功率放大器實驗

?     寬帶功率放大器實驗

?     集電極調幅實驗

l  正弦波振蕩器模塊

?     三點式LC振蕩器及壓控振蕩器實驗

?     石英晶體振蕩器實驗

?     RC振蕩器實驗

?     集成電路振蕩器實驗

?     變容二極管調頻實驗

l  混頻器模塊

?     二極管環形混頻器實驗

?     三極管混頻器實驗

?     場效應管混頻器實驗

?     乘法器混頻實驗

l  幅度調制與解調模塊

?     乘法器調幅實驗（AM、DSB、SSB）

?     二極管峰值包絡檢波實驗

?     同步檢波實驗

?     小信號檢波實驗

l  角度調制模塊

?     直接調頻實驗

?     間接調頻實驗

?     鎖相環調頻實驗

?     集成調頻電路實驗

?     鎖相環鑒頻實驗

?     脈沖計數式鑒頻實驗

?     乘法器鑒頻實驗

?     相位鑒頻器實驗

?     斜率鑒頻器實驗

?     集成鑒頻電路實驗

l  頻率合成模塊

?     直接數字式頻率合成（DDS）實驗

?     數字鎖相環路法頻率合成器（PLL）實驗

?     自動增益控制（AGC）實驗

?     自動頻率控制（AFC）實驗

l  選頻網絡模塊

?     LC串并聯諧振回路實驗（選做）

?     LC低通濾波器、LC集中選擇性濾波器實驗（選做）

?     RC有源（低通、高通、帶通、帶阻）濾波器實驗（選做）

?     石英晶體濾波器、陶瓷濾波器、聲表面波濾波器實驗（選做）

?     T型網絡、π型網絡實驗（選做）

l  數字調制與解調模塊

?     CPLD實驗（數字基帶信號的產生）

?     ASK調制與解調實驗

?     FSK調制與解調實驗

?     PSK/DPSK調制與解調電路實驗

l  綜合模塊

?     波形變換實驗：二極管限幅、三角波變正弦波、任意波變方波、方波變脈沖波、方波變三角波、脈沖波變鋸齒波

?     加法器實驗

?     語音傳輸系統實驗

?     視頻傳輸系統實驗 （視頻傳輸模塊）

?     調幅語音通話實驗 （配幅度調制與解調模塊）

?     調頻語音通話實驗 （配角度調制模塊、角度解調模塊）

l  紅外遙控調幅接收調頻收發模塊

?     紅外編解碼系統實驗

?     調頻/調幅接收系統實驗

?     調頻發射系統實驗

?     單雙工通信系統實驗

?     濾波器的設計及ADS仿真  (ADS仿真)

l  (orcad)仿真

?     Orcad簡介

?     高頻小信號單 調諧放大器的仿真

?     丙類功率放大器的仿真

?     LC振蕩器的仿真

?     乘法器調幅的仿真

l  CDIO創新實踐項目

?     信號濾波放大項目

按照C(構思)D（設計）I（實現）O（運作）理念，結合數字電路、模擬電路中信號處理的濾波器（低通、帶通、高通）設計及運算放大器相關理論知識，設計一個信號濾波及放大電路，可從方波信號中依次濾出基波（低通濾波）、三次諧波（帶通濾波）、五次諧波（高通濾波），并分別進行信號調理放大，通過示波器可觀測經濾波放大后的信號。

提供項目原理圖、物料清單，配套CDIO各階段文檔，在文檔指引下或由工程師全程指導CDIO實踐。

?     信號波形合成項目

按照CDIO的理念運用信號產生、濾波器、運算放大器、移相器、加法器等相關知識點，設計一個通過濾波器對方波信號進行分解，得到信號的基波和諧波分量，再通過移相器和加法器將各個分量合成為近似方波的信號波形合成方案，并設計調測實現其功能。

供電：+/12V DC；

振蕩電路方波參數：峰峰值5V，頻率10KHz（可調頻率），不可使用DDS方式直接合成方波；

合成波形參數：利用基波、三次、五次諧波合成方波和三角波，頻率10KHz，峰峰值5V。

提供項目原理圖、物料清單，配套CDIO各階段文檔，在文檔指引下或由工程師全程指導CDIO實踐。

?     紅外光語音通信項目

按照CDIO的理念運用高頻電子線路中信號調制與解調相關知識點，設計一個通過SPWM調制方式將語音信號放大后再調制并驅動紅外發光管，紅外接收管接收到調制后的信號后經過濾波、放大后驅動喇叭，實現1m以上距離的音頻信號傳輸的紅外光語音通信方案，并設計調測實現其功能。

音頻輸入：可切換3.5mm麥克風插座輸入或者麥克風輸入，輸入音頻幅度：400~500mV,調制載波頻率：200KHz,紅外傳輸距離：>1m,后級語音放大倍數：>4倍，音量可調。

提供項目原理圖、物料清單，配套CDIO各階段文檔，在文檔指引下或由工程師全程指導CDIO實踐。
