1、產品組成：

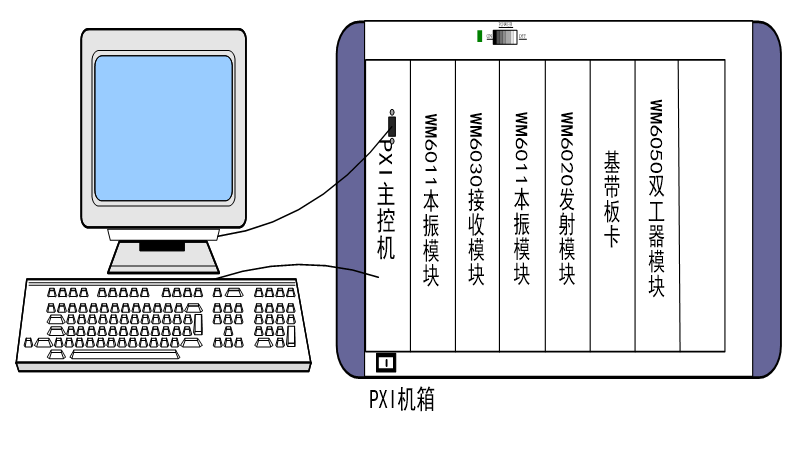

PXI機箱、PXI主控機、發射模塊WM6020、本振模塊WM6011*2、接收模塊WM6030、雙工器模塊WM6050以及基帶板卡。

2、平臺功能

該平臺擬在利用射頻發射與接收平臺的基礎之上，添加基帶板卡來搭建無線通信系統開發平臺。平臺搭建基礎的硬件環境，二次開發人員可以在環境中自行添加各種無線測試協議，學習和掌握無線通信的原理。

基帶板卡功能：實現各通信制式的協議功能，能夠進行信令模式下的信號特征分析。基帶板卡通過LVDS接口與發射模塊和接收模塊進行數據通信，實時實現信號的調制和解調。

根據您的需求，我們能夠提供ARM＋DSP＋FPGA架構的基帶硬件板卡和軟件實現方案，滿足您全方位的二次開發需求和專業應用，并提供專業的技術支持。

3、實驗內容

l  250MHz~2500MHz任意CW波形產生

l  ARB方式生成基帶信號

?  BPSK基帶信號生成。

?  QPSK基帶信號生成。

?  8PSK基帶信號生成。

?  QAM基帶信號生成。

l  RF調制信號生成，并用頻譜儀進行分析和測量

?  用頻譜儀進行BPSK解調，并分析功率、EVM等指標。

?  用頻譜儀進行QPSK解調，并分析功率、EVM等指標。

?  用頻譜儀進行8PSK解調，并分析功率、EVM等指標。

?  用頻譜儀進行QAM解調，并分析功率、EVM等指標。

l  330MHz~3000MHz任意RF信號頻域分析

?  輸入信號的頻譜觀測。

?  輸入信號的頻率測量。

?  輸入信號的功率測量。

?  輸入信號的相位噪聲測量。

?  輸入信號的雜散測量。

?  輸入信號的帶寬測量。

l  330MHz~3000MHz任意RF信號時域分析

?  輸入信號的時域觀測。

?  輸入信號的頻率測量。

?  輸入信號的功率測量。

l  330MHz~3000MHz任意RF信號調制域分析

?  輸入信號的調制域觀測。

?  輸入信號的頻率測量。

?  輸入信號的功率測量。

?  輸入信號的帶寬測量。

?  輸入信號的鄰道泄漏功率比測量。

?  輸入信號的EVM/星座圖測量。

?  輸入信號的峰均比測量。

l  信號測量與算法

        以TD信號(QPSK調制)為例，分別對信號各指標參數進行分析與測量。

?  輸入功率測量與鄰道泄露功率比。

?  頻譜輻射模板與信道帶寬。

?  頻率誤差與波形質量。

?  峰值碼域誤差。

3、配置清單:
